CIGS 란?

CIGS 박막 태양광 모듈의 개요

CIGS 박막 태양광 모듈이란 전극이 코팅된 유리기판 위에 빛을 흡수하여 전기로 변환하는(광전현상) CIGS 화합물 반도체 박막, 버퍼층, 그리고 투명 상부전극이 코팅되는 차세대 태양광 모듈이라고 할 수 있다.

CIGS 코팅
  • 구리(Cu)
  • 인듐(In)
  • 갈륨(Ga)
  • (S)
  • 셀레늄(Se)

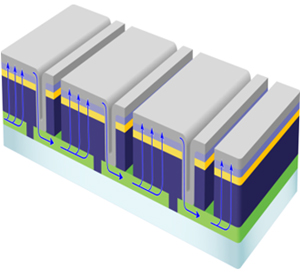

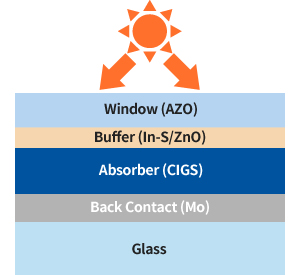

CIGS 코팅막 구조

CIGS 태양광 모듈의 특징

  • 박막 태양광 모듈 중 가장 높은 효율
  • Thin-film: 코팅막의 두께가 결정질계 실리콘(c-Si) 셀의 약 1/100 (2 μm vs. 200 μm)
  • 적은 원료와 에너지 소요: 우수한 Energy Pay Back, 친환경 기술
  • 수직 통합된 생산라인(vertically integrated production) : 셀 & 모듈공정 일체화
  • 전기광학적 성질이 장기적으로도 안정한 특성
  • CIGS층의 높은 광흡수계수: 1~2㎛의 두께만으로도 고효율의 태양전지제조가 가능
  • 연속공정의 대량생산체계로 원가절감 가능성이 큼
  • 넓은 밴드의 빛에 감응하는 특성으로 동일한 정격출력 하에 실발전량이 결정질 모듈에 비해 우수
  • 박막의 유연한 특성으로 결정질계 실리콘모듈에서 발생할 수 있는 미세크랙의 발생이 없음

생산공정

  • step. 01
    유리기판
    전극코팅
  • step. 02
    스크라이빙
  • step. 03
    CIGS 및
    버퍼층 코팅
  • step. 04
    스크라이빙
  • step. 05
    상부
    전극코팅
  • step. 06
    스크라이빙
  • step. 07
    접합
  • step. 08
    백레일 부착
  • step. 09
    검사 및 출하
